Herkunftsort: | China |
Markenname: | KINGFEI |
Modellnummer: | VL-M-TN |
Min Bestellmenge: | 1 Stück |
---|---|
Lieferzeit: | Innerhalb 3days |
Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 10 Stück |

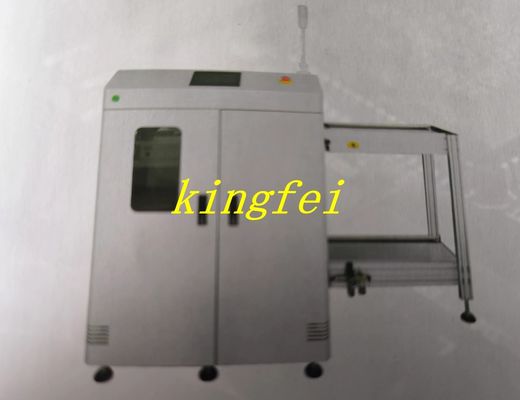

Marke: | KINGFEI | Teilname: | PCB-Ladegerät für Vakuum |
---|---|---|---|
Teilnummer: | VL-M-TN | Maß (L*W*H Millimeter): | 1640 ((L) * 865 ((W) * 1205 ((H) |
PCB-Größe ((MM): | 50*50-330*250 | Gestell-Größe: | 535*460*563 |
Gewicht (Kilogramm): | 200 kg |
Merkmal
1.Spezielle Aluminiumlegierung Institutionen, besser verstehen den Zustand des MAGAZINE Betrieb
2Die stabile integrierte Gießplattenstruktur hat die Stabilität der Ausrüstung verbessert
3.Multifunktionale elektrische Schaltung und Programmdesign, stabile Leistung, sorgen für eine reibungslose Produktionslinie.
4Der obere Teil des Behälters verfügt über 4 Arten von PITCH-Auswahl, die den Schrittabstand der PCB-Zuführplatte einstellen kann.
5Der LED-Dreifarben-Arbeitsanzeiger wird durch eine 7-Zoll-Farb-Mensch-Maschine-Schnittstelle gesteuert.
6Für die Positionierung der Saugdüsen wird ein universeller Positionierungsmechanismus verwendet, wobei die Absorptionsbits nach den Eigenschaften der Leiterplatte angepasst werden können.
7.Der Brettteil der Brette auf der Saugplatte hat die Funktion des Hebens und Hebens.
8Die Materialbox wird durch den Kunststoffstreifen der Flachplatte übertragen.
9.Verstellbare Drehzahlregelung.
10.Drei-Punkte-Positionierung, oberer und unterer pneumatischer Klemm, um die Position der Box genau zu gewährleisten.
11.Das Schutzsystem der Druckplatte stellt sicher, daß die Leiterplatte nicht beschädigt wird und der Verlust durch den Prozeß verringert wird.
12.Die Standard-SMEMA-Kommunikationsoberfläche kann mit anderen Automatisierungseinrichtungen verbunden werden
Technische Parameter
Beschreibung | Diese Vorrichtung wird für die automatische Belastung von doppelseitigen und optischen Platten auf dem SMT verwendet Produktionslinie |
Nummer der Auflage | Oberer Förderer: 1 Lagerbüchernosserer Lagerbüchern: |
Indeksiergröße | 10.20.30.40mm oder spezifizieren |
Stromversorgung | 400 Stück (PCB mit einer Dicke von 0,6 mm) |
Zykluszeit | ca. 12 Sekunden oder spezifizieren |
Stromversorgung | mit einer Leistung von nicht mehr als 50 W |
Macht | Max 300VA |
Luftdruck und Luftverbrauch | 4 bis 6 bar, maximal 30 ltr/min |
Transporthöhe | 900±20MM (oder vom Kunden angegeben) |
Verkehrsrichtung | Von links nach rechts oder von rechts nach links |
Spezifikation
Modell | Abmessungen ((L*W*H MM) | PCB-Größe ((MM) | Rackgröße | Gewicht ((Kg) |
VL-M-TN | 1640*865*1250 | 50*50-330-250 | 335*320*563 | 200 kg |
VL-L-TN | 1950*945*1250 | 50*50-445*330 | 460*400*563 | 240 Kilo |
VL-LL-TN | 2270*1110*1250 | 50*50-530*390 | 535*460*563 | 280 Kilo |
VL-XL-TN | 2270*1250*1250 | 50*50-530*460 | 535*530*563 | 320 Kilo |
