| Herkunftsort: | Japan |
| Markenname: | Vacuum suction plate loading machine |
| Modellnummer: | LV-350W-TN |
| Min Bestellmenge: | 1 Stück |
|---|---|
| Lieferzeit: | Innerhalb 3days |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 10 PCS |
| Marke: | Druckmaschine | Teilname: | Maschine zur Lade von Saugplatten mit Vakuum |
|---|---|---|---|
| Teilnummer: | LV-350W-TN | Ausrüstungs-Größe: | 600 ((L) * 1130 ((W) * 1270 ((H) |
| Macht: | 80*80-445*350 | Stromversorgung und Energie: | Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannte Regelung. |
| Markieren: | Druckmaschine mit Vakuumsaugerzeugung,Druckmaschine mit Vakuumsaugplatte |
||
Merkmal
1.Verwendet in einer SMT-Produktionslinie, wird die gestapelte, nackte Platte automatisch durch Vakuumabsorption in die Back-End-Ausrüstung eingespeist.Es hat die Funktion eines automatischen Oberbretts und kann mit dem Lader oder als Barbrettrückzieher verwendet werden.;
2.PLC-Steuerung + Touchscreen;
3.Die Oberseite der Leiterplatte wird durch Vakuumabsorption, Lastverschiebung und -absetzen, 200-300 Stück stapelbare Leiterplatte (je nach Leiterplattenstärke);
4.Pitches können je nach PCB-Durchmesser angepasst werden;
5.SMEMA-Kabel;
6.Verwenden Sie eine spezielle Aluminium-Groove-Konstruktion, um PCB-Snap-Gauge zu verhindern.
| Ich habe ihn. | Spezifikationen |
| Ladezeit an Bord | 15.0 Sek. |
| Arbeitshöhe (mm) | 920 ± 30 std |
| Energieversorgung und Stromversorgung | Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannte Regelung. |
| Luftzufuhrdruck | 5 kgf/cm2 |
| Übertragungsgeschwindigkeit | 0.5 bis 20 Meter/Minute |
| Druckluftdurchfluss | Höchstens 10 Liter/Minute |
| Tiefstand der Platte | Mindestdicke 0,4 mm |
| Höchstkapazität der Leiterplatte | 200 Stück (0,6 mm dicke Leiterplatte) |
Anmerkung: Ohne Materialbox

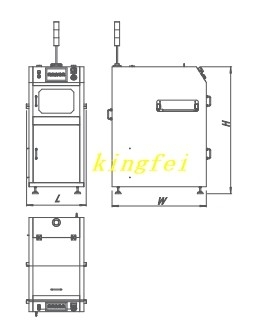

| Modell | LV-350W-TN | LV-460W-TN |
| Maschinenabmessungen | 600 ((L) * 1130 ((W) * 1270 ((H) | 600 ((L) * 1250 ((W) * 1270 ((H) |
| Größe der Leiterplatte (mm) | 80*80~445*350 | 80*80-535*460 |
