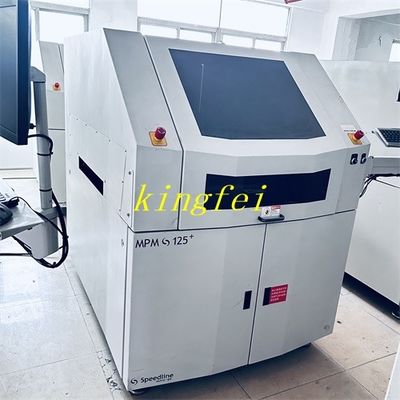

MPM BTB 125 Druckmaschine MPM / Speedline Lötpaste Druck

MPM/Speedline Druck von Lötmasse und Sprühen von Lötmasse BTB125
MPM/Speedline Online-Ausrüstung vollautomatisch
Größe der Ausrüstung:1638.4m9 X1593.1mmX1418.6mm
Gewicht der Ausrüstung:1039 kg
Leistungsanforderungen:200~400VAC/60Hz,15A
Luftquellenanforderungen:5KGf/cm2 ((0,5Mpa)
Parameter
Größe des Substrats:609.6mm x 508mm
Mindestgröße des Substrats:50.8mm x 50.8mm
Größe der Substratdicke:0.2 mm bis 5.0 mm
Druckkanal:4.5kg (~ 101 kg)
Übertragungskanal:2.5 kg bis 4,5 kg
Substratverschluss:Basisplattenverschluss, festes Spitzenschluss, Werkbühnenvakuum, EdgeLoc-Kantenverschlusssystem
Unterlageunterstützungsmethode:Magnetische Fingerfinger, optionale Teile: H-Türme, Stützblock, spezielle Befestigung, Quik Too1
Druckbereich:609.6mm x 508mm
Druckentwurf: 0 mm bis 6,35 mm
Druckgeschwindigkeit0.635mm/Sekunde ~ 304,8mm/Sekunde
Druck: 0 bis 22,7 kg
Größe des Vorlagenrahmens:737x737mm
Bildsichtfeld (FOV):10.6mx8.0mn
Datentyp:Standardform-Referenzpunkt
Kamera-System:Kamera-System: Einzelne Digitalkamera - MPM Patentiertes Up/Down Vision System

Ausrichtungsgenauigkeit und Wiederholbarkeit des gesamten Systems: ± 12,5 Mikrometer
Ausrichtungsgenauigkeit und Wiederholbarkeit des gesamten Systems: ± 12,5 Mikrometer
Leistungsbedarf der Ausrüstung:200~240VAC/60Hz,15A
Druckluftbedarf:100psi@4cfm
