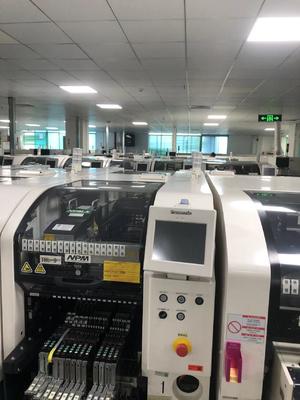

Panasonic NPM W Chip Monter Ihre ultimative Lösung für hocheffiziente SMT-Montage

Die Panasonic NPM - W ist eine hochmoderne Pick - and - Place - Maschine, die die Standards der hocheffizienten elektronischen Fertigung neu definiert.Entwickelt mit fortschrittlichen Funktionen und intelligentem Design, um eine breite Palette von Produktionsbedürfnissen in der Elektronikindustrie zu decken.

1. Aussergewöhnliche Platzierungsleistung

- Mehrfache Montageköpfe:
- 16 - Düsenkopf: Bei Betrieb im Hochproduktionsmodus (ON) erreicht er eine beeindruckende Höchstgeschwindigkeit von 70.000 cph (0,051 s/chip) mit einer Platzierungsgenauigkeit von ±40μm/chip (Cpk≥1).Im Hochgenauigkeitsmodus (AUS), beträgt die Geschwindigkeit 62.500 cph (0,058 s/chip) und die Genauigkeit kann auf ±30μm/chip erhöht werden (optional ±25μm/chip unter spezifischen Panasonic - spezifizierten Bedingungen).Es kann Komponenten von so klein wie 0402 Chips bis zu denen mit Abmessungen von L6 × W6 × T3, so dass es ideal für die Produktion von kleinen Bauteilen in großen Mengen ist.
- 12 - Düsenkopf: bietet eine Höchstgeschwindigkeit von 62.500 cph (0,058 s/chip) und eine Platzierungsgenauigkeit von ±40 μm/chip (Cpk≥1).5, geeignet für eine Vielzahl von Bauteilgrößen in mittelschnelligen, hochdruckigen Anwendungen.
- 8 - Düsenkopf: Mit einer Höchstgeschwindigkeit von 40.000 cph (0,090s/Chip) bietet er eine Platzierungsgenauigkeit von ±40μm/Chip, ±30μm/QFP 12 - 32mm und ±50μm/QFP weniger als 12mm.Dieser Kopf kann Komponenten von 0402 Chips bis zu größeren bis zu L32×W32×T12 verarbeiten, die die Anbringung einer Vielzahl von Komponenten, einschließlich einiger größerer integrierter Schaltungen, ermöglicht.
- 3 - Düsenkopf: Obwohl er eine niedrigere Geschwindigkeit von 11.000 cph (0,33 s/QFP) aufweist, gewährleistet er eine Platzierungsgenauigkeit von ±30 μm/QFP.Es kann Komponenten von 0603 Chips bis zu großen Komponenten bis zu L150×W25(对角152) ×T28 verarbeiten, so daß sie für die Platzierung großer Bauteile wie Steckverbinder und spezieller Bauteile geeignet ist.

2. Features mit hoher Präzision und Produktivität

- Advanced Camera System: Ausgestattet mit einer preisgekrönten Multi-Recognition-Kamera, kombiniert das NPM-W die Ausrichtung der Komponenten, die Dicke und die 3D-Coplanaritätsprüfung in einem Schritt.Dies verbessert nicht nur die Platziergenauigkeit, sondern auch die Gesamtqualität der zusammengesetzten PCB, wodurch die Wahrscheinlichkeit von Mängeln verringert wird.
- Hochsteifegantry: Die Hochsteifegantry bietet eine stabile Plattform für die Montageköpfe und sorgt für eine reibungslose und präzise Bewegung während des Platzierungsverfahrens.Diese Stabilität trägt dazu bei, daß die Bauteile sehr präzise platziert werden., auch bei hohen Geschwindigkeiten.

3. Kompatibilität mit vielseitigen Komponenten
Das NPM-W kann eine Vielzahl von Komponenten verarbeiten, von den kleinsten 0402-Chips bis hin zu großen Komponenten wie Verbindungen mit Abmessungen von bis zu L150 × W25 × T28.einschließlich SOPDiese breite Komponentenkompatibilität macht es für eine Vielzahl von elektronischen Produkten geeignet.von Unterhaltungselektronik bis hin zu Industriegeräten.

4. Flexible Produktionsarten

- Doppelspurförderer: Die Maschine verfügt über ein Doppelspurförderer, der drei Produktionsmodi anbietet:und eine Kombination aus beidenIm unabhängigen Produktionsmodus können die vorderen und hinteren Köpfe gleichzeitig an verschiedenen PCBs arbeiten, was bei gleichzeitiger Produktion verschiedener Produktmodelle sehr effizient ist.Alternativer Produktionsmodus ermöglicht es den Köpfen, sich zwischen den beiden Gleisen abzuwechselnDiese Flexibilität ermöglicht es den Herstellern, die Produktion entsprechend ihren spezifischen Produktionsanforderungen zu optimieren.
- Einfache Maschineneinrichtung und -umstellung: Das NPM-W unterstützt eine einfache Maschineneinrichtung und einen schnellen Wechsel zwischen verschiedenen Produktionsstellen.Die Systemsoftware kann schnell Einstellungen wie Spurbreite anpassenDies ist für Hersteller von entscheidender Bedeutung, die schnell auf die sich ändernden Marktnachfrage und Produktionspläne reagieren müssen.

5. Großformat-PCB-Handling
Das NPM-W kann große PCBs mit einer maximalen Größe von L750×W550mm im Einzelspurmodus für die Gesamtmontage verarbeiten.es kann PCBs bis zu L750×W260mm für die Gesamtmontage verarbeitenDadurch eignet es sich für die Herstellung von großformatigen Leiterplatten, wie sie in industriellen Steuerungssystemen, großen Bildschirmen und einigen Arten von Leistungselektronik verwendet werden.

6. Spezifikationen

- Stromversorgung: Kompatibel mit dreiphasigen Wechselstrom 200V±10V / Wechselstrom 220V±10V / Wechselstrom 380V±10V / Wechselstrom 400V±10V / Wechselstrom 420V±10V / Wechselstrom 480V±10V mit einem Stromverbrauch von 2,5kVA.
- Pneumatische Quelle: benötigt 0,5 MPa, 200 L/min (A.N.R.).
- Abmessungen: W1280mm × D2332mm × H1444mm.
- Gewicht: ca. 2250 kg (je nach Wahlkomponenten variabel).

Benutzerdefinierte Attribute

- Komponentenzuführungsmöglichkeiten: Unterstützt eine Vielzahl von Komponentenzuführungsmethoden, einschließlich verschiedener Breiten von Bandzuführern (8/12/16/24/32/44/56mm),mit einer Breite von nicht mehr als 20 mm,Es unterstützt auch Einzel- und Doppeltyp-Tray-Fütter sowie Stange-Fütter.Flexibilität bei der Lieferung von Bauteilen entsprechend den Produktionsanforderungen.
- Integration und Erweiterung der Linie: Das NPM-W kann problemlos in bestehende SMT-Produktionslinien integriert werden.zum Beispiel DruckerDies ermöglicht es den Herstellern, eine hochgradig angepasste und effiziente Produktionslinie aufzubauen.es bietet das Potenzial für zukünftige Expansion, so dass Hersteller im Zuge des Wachstums ihres Geschäfts mehr Funktionalität oder Kapazität hinzufügen können.
- Energieeinsparendes Design: Das NPM-W, das mit Energieeinsparungsmerkmalen konzipiert wurde, trägt dazu bei, die Gesamtproduktionskosten zu senken, da es im Vergleich zu einigen traditionellen SMT-Maschinen weniger Strom verbraucht.Dies kommt nicht nur dem Gewinn des Herstellers zugute, sondern trägt auch zur Nachhaltigkeit der Umwelt bei.
