Heim Produits

Siebdruck-Maschinen-Teile

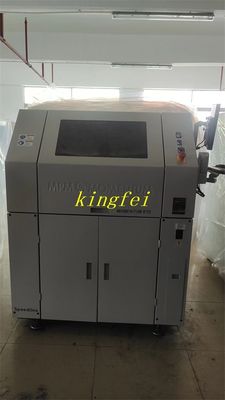

Momentum BTB-Druckmaschine MPM / Speedline-Lötpaste-Drucker

Momentum BTB-Druckmaschine MPM / Speedline-Lötpaste-Drucker

Momentum BTB-Druckmaschine MPM / Speedline-Lötpaste-Drucker

Markenbezeichnung:	MPM Speedline
Modellnummer:	Momentum BTB
MOQ:	1 Stück
Lieferzeit:	Innerhalb 3days
Zahlungsbedingungen:	T/T, Western Union, MoneyGram

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

Japan

Marke:

MPM/Geschwindigkeitslinie

Teilname:

Lötpaste-Drucken

Teilenummer:

Momentum BTB

Ausrüstungs-Größe:

1195.4x1394x1589.4mm

Leistung:

200 bis 240 VAC (10%) Einzelphase@50/60Hz,15A

Ausrüstungsgewicht:

797 kg

Versorgungsmaterial-Fähigkeit:

10 PCS

Hervorheben:

Momentum BTB Druckmaschine

,

Druckmaschine für BTB-Paste mit Speedline-Lötmaschine

,

MPM Speedline-Lötpaste-Drucker

Produkt-Beschreibung

Momentum BTB Druckmaschine MPM/Speedline Lötpaste-Drucker

MPM/Speedline-Lötpaste-Drucker Moment BTB
MPM/Speedline Online-Ausrüstung vollautomatisch
Größe der Ausrüstung:	1195.4x1394x1589.4mm
Gewicht der Ausrüstung:	797 kg
Leistungsanforderungen:	200 bis 240 VAC (10%) Einzelphase@50/60Hz,15A
Anforderungen an die Luftquelle:	100 psi, 4 cm (Standardbetriebsmodus) bis 18 m (Vakuumwäsche) (6,89 bar@1,9 Lsto8,5 L/s), 12,7 m Durchmesser Rohrleitung, Außendurchmesser x9,5 mm Inndurchmesser Rohrleitung
Parameter
Höchstgröße des Substrats:	(X 609,6mmx508mm x Y) (24x20 Zoll)
Mindestgröße des Substrats:	(Kx50.8mm x 50.8mm) (2x2 Zoll)
Größe der Substratdicke:	0.2~5.0 mm (0.008~0.20 Zoll)
Höchstgewicht des Substrats:	4.5 kg (10 kg)
Abstand zwischen den Kanten des Substrats:	3.0 mm (0,118 Zoll)
Bodenfreiheit:	12.7mm (0,5 Zoll) Standardkonfiguration 25m (1,0 Zoll)
mit einer Breite von mehr als 20 mm,	Feststehende Unterklemme, mittlere Vakuum
Unterstützungsmethode:	Magnetfinger (optional: Vakuum-Baffler, Vakuum-Finger, Stützblock, spezielle Befestigung, patentiertes automatisches Werkzeug, Quik Tool)
Gießen Sie:	Für Leiterplatten größer als 20 Zoll ist eine spezielle Arbeitsbank mit einer größeren X-Größe erforderlich
Druckparameter
Maximale Druckfläche (XxY):	609.6mmx508mm(24x20 Zoll)
Druckentwurf (Snap-off):	0 ~ 6,35 m (00,25 Zoll)
Druckgeschwindigkeit	0.635mm/s~304.8mm/s ((0.025 in/s~12 in/s)
Druckdruck:	0 ~ 22,7 kg (0 1b ~ 50 1bs)
Größe des Templates:	Vorlagerahmenliner 737mmx737mm (29x29inch), kleinere Vorlagen verfügbar
Bilder
Sichtfeld (FOV):	10.6mm x 8.0mm ((0.417x0.315 Zoll)
Art des Bildansichtspunktes:	Referenzpunkt für die Standardform (siehe SMEMA-Standard), Pad/Loch
Kamera-System:	Einzelne Digitalkamera (MPM patentiertes System zur Auf-/Absicht)
Leistung
Ausrichtungsgenauigkeit und Wiederholbarkeit des gesamten Systems:	± 12 Mikrometer (0.0005 ") @ 60, Cpk ≥ 2.0
Wirkliche Präzision und Wiederholbarkeit des Druckes mit Lötmasse:	± 20 Mikron (士0.0008 ‰) @ 60, Cpk ≥ 2.0
Zykluszeit
Momentum BTB	9 Sekunden Standard
Momentum BTB HIE	7.5 Sekunden-Standard
