BERG-Platzierungs-Maschinen-Fujis der Modul-Breiten-320mm Platzierungs-Plattform NXT Oberflächenersteigbares Ⅱ

China BERG-Platzierungs-Maschinen-Fujis der Modul-Breiten-320mm Platzierungs-Plattform NXT Oberflächenersteigbares Ⅱ fournisseur

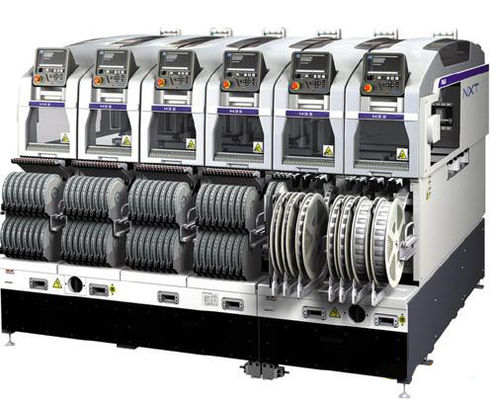

Großes Bild :  BERG-Platzierungs-Maschinen-Fujis der Modul-Breiten-320mm Platzierungs-Plattform NXT Oberflächenersteigbares Ⅱ

Produktdetails:

Herkunftsort: Japan
Markenname: FUJI
Modellnummer: NXT II

Zahlung und Versand AGB:

Min Bestellmenge: 1unit
Lieferzeit: Innerhalb von 2 Wochen
Zahlungsbedingungen: T / T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 3unit
Contact Now
Ausführliche Produkt-Beschreibung
Marke: Fuji Name: Platzierungs-Plattform NXT II FUJIS Scalble
Modul-Breite: 320 mm Maschinen-Maße: L: 1295mm (M3 II×4, M6 II×2)
lntelligent Zufuhren: Unterstützung für 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 und 104 Millimeter breites Band Schalen: Anwendbare Behältergröße: 135,9 x 322,6 Millimeter (JEDEC-Standard) (Behälter-Einheit-m), 276 x 330

Platzierungs-Plattform NXT Fujis ersteigbares Ⅱ

1. Spezielle Eigenschaft
1,1 stellen Sie die beste Maschinenkonfiguration für Kunden zur Verfügung: NXTII ist die einzige Maschine mit einem wahren modularen Konzept. Es ist möglich, eine Kombination von Einheiten wie einem Arbeitskopf frei zu installieren oder eine Teilversorgungseinheit und eine Transportbahnart, um die optimale Maschinenkonfiguration zur Verfügung zu stellen, die für alle Arten Kunden passend ist. Sie können das Werkzeug einfach benutzen, um die Ersatzarbeit der Einheit einschließlich den Platzierungsarbeitskopf auszuführen.
1,2 sein kann verwendete Doppelproduktion: Doppel-tragende Bahnmaschine kann heterogene Leiterplatten gleichzeitig produzieren. Darüber hinaus weil die Brett- oder Übergangsplattenzeit null ist-, erhöhte Produktivität.
1,3 verwenden Sie einfach die erforderliche Quantität, ohne zu viel eines Problems zu verursachen: NXTII kann durch ein Modul oder einen Platzierungskopf ersetzt werden und hinzugefügt werden, damit der Mindestbetrag von Produktion mit minimaler Investition angefordert wird.
1,4 einen überwältigenden Vorteil entsprechend den Änderungen in Form von Produktion spielen: NXTII-Ersteigbarkeit für beschichtende Kleber, Popplatzierung, bloße Chipplatzierung und andere neue Formen der Produktion, braucht nicht, spezielle Ausrüstung zu importieren kann durch die entsprechende Einheit ersetzt werden.


  • Spezifikationen
 M3 IIM6 IIM6 IISP
Anwendbare PWB-Größe
(L x W)
48mm×48mm~534mm×510mm (doppelter Förderer) *
48mm×48mm~534mm×610mm (einzelner Förderer)
*Double Förderer können PCBs bis 280 (W) Millimeter behandeln. PCBs größere als 280 (W) Millimeter muss produziert werden, indem man den doppelten Förderer zum einbahnigen produktiven Betrieb ändert.
48mm×48mm~520mm×510mm (doppelter Förderer) *
48mm×48mm~520mm×610mm (einzelner Förderer)
TeilartenBis 20 Arten Teile (berechnet unter Verwendung 8 Millimeter-Bands)Bis 45 Arten Teile (berechnet unter Verwendung 8 Millimeter-Bands)Bis 44 Arten Teile (berechnet unter Verwendung 8 Millimeter-Bands)
PWB-LadezeitFür doppelten Förderer: 0 sek (Dauerbetrieb)
Für einzelnen Förderer: sek 2,5 (Transport zwischen Modulen M3 III),
sek 3,4 (Transport zwischen Modulen M6 III)
Platzierungsgenauigkeit
(Standard des Fiducial Kennzeichens)
V12/H12HS: ※ cpk≧1.00 ±0.038 (±0.050) Millimeter (3σ)
H08M/H04S: ±0.040mm (3σ) cpk≧1.00
H08/H04/0F: ±0.050mm (3σ) cpk≧1.00
H02/H01/G04: ±0.030mm (3σ) cpk≧1.00
GL: ±0.100mm (3σ) cpk≧1.00




H12HS±0.038mm (3σ)
H02/H01/G04±0.010mm (3σ)




Produktivität
V12: cph 26.000
H12HS: cph 22.500
H08: cph 10.500
H04S: cph 9.500
H04: cph 6.500
H02: 5,500cph
H01: cph 4.200
G04: cph 6.800
0F: tragen Sie nicht
GL: dph 16.363
(0.22sec/dot)



V12: cph 26.000
H12HS: cph 22.500
H08M: cph 13.000
H08: cph 10.500
H04S: cph 9.500
H04: cph 6.500
H02: cph 5.500
H01: cph 4.200
G04: cph 6.800
0F: cph 3.000
GL: dph 16.363
(0.22sec/dot)



V12: tun Sie nicht carrry
H12HS: cph 18.500
H02: cph 4.700
H01: cph 3.500
G04: cph 6.200



Gestützte Teile
V12/H12HS: 0402~7.5mm×7.5mm
H08M: 0603~45mm×45mm
H08: 0402~12mm×12mm
H04S/H04: 1608~38mm×38mm
H02/H01/0F: 1608~74mm×74mm (32mm×180mm)
G04: 0402~15mm×15mm




 : hohes to3.0mm
 : hohes to13mm
 : hohes to6.5mm
 : hohes to6.5/9.5mm
 : hohes to25.4mm
 : hohes to6.5mm





Modulbreite320mm645mm
MaschinenmaßeL: 1295mm (M3 II×4, M6 II×2)/L: 645mm (M3 II×2, M6 II)
W: 1900.2mm H: 1474mm (M3 II)/1476mm (M6 II, M6 IISP)
Zerteilt Versorgungssystem
lntelligent ZufuhrenUnterstützung für 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 und 104 Millimeter breites Band
Stockzufuhren4 ≤ Teil-Breite ≤ 15 Millimeter (6 ≤ Stock-Breite ≤ 18 Millimeter), 15 ≤ Teil-Breite ≤ 32 Millimeter (18 ≤ Stock-Breite ≤ 36 Millimeter)
BehälterAnwendbare Behältergröße: 135,9 x 322,6 Millimeter (JEDEC-Standard) (Behälter-Einheit-m), 276 x 330 Millimeter (Behälter-Einheit LT), 143 x 330 Millimeter (Behälter Einheit-LTC)
Wahlen
Behälterzufuhren, Servo-Steuerung II (Paletten-Änderungs-Einheit), MCU (Moduländerungseinheit), Plattenstand ausführend, Adapter FUJIS CAMX, Fujitrax
