der Lötpaste-220V 50/60Hz Vision CER Schautisch-der Spitzen-3D SPI-7500

der Lötpaste-220V 50/60Hz Vision CER Schautisch-der Spitzen-3D SPI-7500

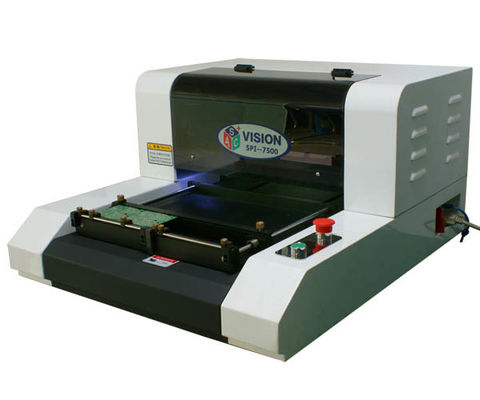

    • 220V 50 / 60Hz Solder Paste Inspection Table Top 3D SPI-7500 Vision CE
    • 220V 50 / 60Hz Solder Paste Inspection Table Top 3D SPI-7500 Vision CE
    • 220V 50 / 60Hz Solder Paste Inspection Table Top 3D SPI-7500 Vision CE
    • 220V 50 / 60Hz Solder Paste Inspection Table Top 3D SPI-7500 Vision CE
  • 220V 50 / 60Hz Solder Paste Inspection Table Top 3D SPI-7500 Vision CE

    Produktdetails:

    Herkunftsort: China
    Markenname: KingFei
    Modellnummer: 7500

    Zahlung und Versand AGB:

    Min Bestellmenge: 1 EINHEIT
    Lieferzeit: Innerhalb 1~3days
    Zahlungsbedingungen: T / T, Western Union, MoneyGram
    Versorgungsmaterial-Fähigkeit: 100UNIT
    Kontakt
    Ausführliche Produkt-Beschreibung
    Teilname: Lötpaste-Inspektion Modell: 7500
    Marke: KingFei Gewicht: 85KG
    Leistung: 220V 50/60HZ Dimension: L*W*H (700 Millimeter *800 Millimeter *400 Millimeter)
    Markieren:

    SMT Assembly Machine

    ,

    SMT Assembly Equipment

    Vision CER der Lötpaste-Schautisch-Spitzen-3D SPI-7500







    Schnell programmierend, freundliche Programmierungsschnittstelle

    Mehrfache Messverfahren

    Wahres Einknopfmaß

    Acht-Weisenbewegungsknopf, Einklickenfokus

    Justierbarer Vorschub

    Simulationsfunktion der Lötpaste 3D

    Starke SPC-Funktion

    MARKIEREN Sie die automatisch korrigierte Abweichung

    Ein-Klicken zurück zu der Mitte des Schirmes



    Automatische Anerkennungs-Ziel diese vollautomatische Stärkeprüfvorrichtung der Lötpaste 3D kann Daten 3D jedes Punktes durch die automatische X-Ybildautomatische scharfeinstellung des stadiums moving/Z-axis und die Laser-Scannenlötpaste erhalten. Es kann auch verwendet werden, um die gesamte Auflagenlötpaste zu messen. Die durchschnittliche Stärke erlaubt, dass das Lötpastedruckverfahren gut gesteuert wird.



    Drittens Produkteigenschaften

    1. Programmierbares Maß einiger Bereiche, automatische Fokussierung an den verschiedenen Messpunkten, den Fehler überwindend verursacht durch Plattendeformation

    2. Finden Sie automatisch die Inspektionsposition und korrigieren Sie den Ausgleich durch das PWB-KENNZEICHEN;

    3, Messverfahren: manuelles Maß der vollautomatischen, automatischen Bewegung, manuelles Bewegungshandbuchmaß

    4, Simulationskarte der Lötpaste 3D, reproduzieren den wahren Auftritt der Lötpaste;
    5, unter Verwendung der automatischen Bewegung von 3 Achse, fokussierend, automatischer Ausgleich, um die Verholendeformation des Substrates zu korrigieren, um genaue Lötpastehöhe zu erhalten;

    6, hochauflösende Hochgeschwindigkeitskamera, hohe Präzision, statistische Analyse starker SPC-Daten;

    7, automatische Urteilfunktion des SIGMA, damit Ihre Betreiber die Fähigkeit haben, die Qualität des Lötpastedruckverfahrens in der Realzeit zu bestimmen;

    8, erzeugen automatisch CP-, CPK-, X-BAR, R-CHART, SIGMA-Säulengrafik, Tendenzdiagramm, Kontrollkarte, etc.;

    9, 2D zusätzliches Maß, Abstand zwischen zwei Punkten, Flächengröße, etc.;

    10, die Maßergebnis-Datenliste wird automatisch gespeichert, SPC-Bericht erzeugt



    Viertens Produktparameter

    Produktmodell: SPI-7500

    Anwendungen: Lötpaste. Roter Plastik. BGA.FPC.CSP

    Maßeinzelteile: Stärke, Bereich, Volumen, 3D Form, flacher Abstand

    Messendes Prinzip: Winkelfunktions-Methodenmaß Lasers 3

    Software-Sprache: Chinese/Englisch

    Lichtquelle: weißer Höhepunkt LED

    Messende Lichtquelle: rotes Laser-Modul

    Bewegliche Strecke X/Y: Standard 350mm*340mm (größere bewegliche Größe kann besonders angefertigt werden)

    Messverfahren: automatisches Maß auf dem ganzen Bildschirm. Automatisches Maß der Feldauswahl. Feldauswahlhandbuchmaß

    Blickfeld: 12mm*15mm

    Kamerapixel: 3 Million/Blickfeld

    Die höchste Entschließung: 0.1um

    Vorschub: 5um /10 um /15 um /20 um

    Wiederholungsmessungsgenauigkeit: Höhe kleiner als 1um, Bereich <1>

    Lineare Wiedergabe: 50X

    Maximale messbare Höhe: 5 Millimeter

    Maximale Maßgeschwindigkeit: 250Profiles/s

    3D-Modus: Wiedergabe. Gesicht. Linie. Verschiedene Simulationen 3D des Punktes 3, ersteigbar. Drehen Sie sich

    Betriebssystem: Windows7

    Computersystem: Doppel-kern P4, 2G Gedächtnis, 20 Zoll LCD

    Stromversorgung: 220V 50/60Hz

    Höchstleistungs-Leistungsaufnahme: 500W

    Gewicht: über 85KG

    Maße: L*W*H (700 Millimeter *800 Millimeter *400 Millimeter)



    Wässern Sie Reihe 3D SPI ist ein allein stehendes wahres System des Maßes 3D der Laser-Scan-Art, die ist zu messen und zu analysieren

    Tischplatte der Wasser-Reihen-3D SPI ist ein allein stehendes System des Maßes 3D der Laser-Scan-Art, die ist, das kleine Gegenstandbild und das Druckbild der Lötpaste auch zu messen und zu analysieren. Insbesondere ist es ein Bordtyp eins, der für den Bildschirmausdruckprozeß optimal steuern passend ist, indem es die Lötmittelcreme misst und analysiert, die nach Bildschirmausdruck in 3D beschichtet wird und ist auch von der Offlineart Werkzeug, in der Lage zu sein, den Bildschirmausdruckprozeß mit niedriger Investition effektiv zu steuern optimal.


    Wenn dem Sensor Laser-3D, der zart und der Ausdruck hergestellt werden des Bildes 3D, Wirklichkeit haben, kann es die Stärke und das Volumen innerhalb des Fehlerbereichs von 1-2um genau analysieren.

    Mit der Farbkamera kann es die überzogenen Lötmittel von der PWB-Muster- oder -lötmittelauflage absondern.

    Es ist möglich, 2 D wie Länge, Winkel und Durchmesser sowie Höhe und Volumen 3D zu messen.

    Es ist möglich, den Gesamt-PWB-Bereich der Größe von 300x300mm mit Einnotenmethode zu messen.

    Mit der Annahme des hohen Starrheitsscan-Mechanismus, stellt es die regelmäßigen Maßergebnisse ohne den Effekt des Umgebens von Erschütterung dar.

    Die Bedeutung des wahren Maßes des Lötmittels 3D

    Die Schlüsselfaktoren der Lötpastequalität sind seine Höhe, Volumen und Form.

    2D Bilder liefern nur Farbe, Helligkeits- und Bereichsinformationen aber nicht Schlüsselfaktoren. Maß 3D muss erfordert werden, zur Höhe, zum Volumen und zur Form informationsbezogen zu erhalten. Mindestens tritt 50% Defekte des SMT-Herstellungsverfahrens nur während des Druckens auf. Je schlecht ist die Qualität der Lötpaste, desto mehr Platzierungsdefekte auftreten. Die Zuverlässigkeit von elektronischen Produkten verbindet direkt mit der Lötmittelgelenkqualität und die Qualität des Lötmittelgelenkes wird durch Lötpasten Höhe, Volumen und Form erfolgt. Ohne Maß des Lötmittels 3D gibt es keine Weise, die genaue Qualität des Druckens zu überprüfen. Je frühere Defekte, desto gefunden werden, werden weniger Reparaturkosten angefordert.

    SMT-DEFEKT-SPEKTRUM DES DRUCKVERFAHRENS

    --KEIN LÖTMITTEL
    --UNZULÄNGLICHES LÖTMITTEL
    --ÜBERMÄSSIGES LÖTMITTEL
    --HOHLRAUMBILDUNG
    --50-60%

    Die meisten Leute setzen den ganzen Nachdruck auf der AOI-Maschine, um die oben genannten Defekte zu ermitteln, die mit einem Maßsystem 3D SPI effektiv gesteuert werden können, sogar bevor man den Rückflutprozeß durchläuft
